Hochpräzise Tisch- und integrierte YAG-Laserschweißmaschine für Schmuck
Unser hochpräziser YAG-Laserschweißer für Schmuck wurde speziell für das Punktschweißen von Bauteilen aus Gold, Silber und empfindlichen Legierungen entwickelt.
So funktioniert das Nd:YAG-Mikrolaserschweißen
Pulslichttechnologie mit hoher Spitzenleistung, speziell entwickelt für Mikropräzision und hochreflektierende Metalle.
Was ist Nd:YAG?
Nd:YAG steht für „Neodym-dotiertes Yttrium-Aluminium-Granat“ – eine Festkörperlasertechnologie, bei der ein synthetischer Kristall zum Einsatz kommt, der mit dem Seltenerdelement Neodym (Nd³⁺) dotiert ist. Bei Anregung durch hochintensive Blitzlampen erzeugt er einen hochkonzentrierten Infrarotstrahl mit einer Wellenlänge von 1064 nm, der speziell für das mikropräzise Punktschweißen entwickelt wurde.
Funktionsprinzip: Der 4-stufige Fusionsprozess
01
Xenonlampe und Kristallanregung
Hochintensive Xenon-Blitzlampen regen den Nd:YAG-Kristallstab an und erzeugen so einen gebündelten Laserstrahl mit einer präzisen Wellenlänge von 1064 nm.
02
Spitzenleistung bei Millisekunden-Impulsen
Sendet kurze Energieimpulse mit extrem hoher Spitzenleistung (0,1–20 ms) aus. Dieser momentane Impuls durchbricht die optische Reflektivität von Gold und Silber, ohne Wärme an die Umgebung abzugeben.
03
Präzise optische Fokussierung
Der Laserstrahl durchläuft hochwertige optische Linsen und wird über ein 10-faches HD-Stereomikroskop oder eine CCD-Kamera gebündelt, sodass der Bediener selbst winzige Zielpunkte von nur 0,1 mm mit höchster visueller Präzision ausrichten und verschweißen kann.
04
Mikro-Spot-Fusion
Die Energie wird präzise auf den Brennpunkt geleitet, um eine nahtlose, porenfreie Mikroschweißnaht zu erzeugen. Da die Wärmeenergie beim Schmelzen sofort verbraucht wird, bleibt die Unversehrtheit der benachbarten Steine und der filigranen Drahtfassungen erhalten.
Vergleich zwischen YAG- und Faserlaser
| Comparison Feature | YAG Jewelry Laser Welder (Nd:YAG) | Fiber Laser Welder (Handheld / Industrial) |
|---|---|---|
| Industry Evolution | The Gold Standard for Jewelry: Specialized for ultra-fine micro-spot welding and gemstone safety. | The Modern Choice for Sheet Metal: Replaced YAG in heavy structural and thick plate metal joining. |
| Primary Application | Micro-spot welding, ring resizing, gemstone setting repair, casting porosity filling, dental labs. | Sheet metal enclosures, stainless steel structures, long continuous seam welding. |
| Beam & Spot Precision | Micro-fine adjustable spot (0.1 mm−3.0 mm) with single-pulse control. | Continuous / pulsed beam suited for high-speed deep-penetration seams. |
| Heat Impact Zone (HAZ) | Ultra-Low: Safe to weld right next to heat-sensitive diamonds, emeralds, and pearls. | Higher total heat input (ideal for structural weld strength on sheet metal). |
| Equipment Initial Cost | Lower Initial Investment: Highly cost-effective for boutique repair shops and studios. | Higher initial capital expenditure (1.5x−3x compared to desktop YAG). |
| Consumables & Lifetime | Xenon Lamp: Flash lamp lifespan around 3 million−5 million pulses (Inexpensive & easy replacement). | Laser Source: Lifespan up to 100,000 hours with negligible daily consumables. |
| Target Materials | Pure Gold (24K), 925 Silver, Platinum, K-Gold, Titanium, Dental Alloys. | Stainless Steel, Carbon Steel, Aluminum, Galvanized Sheet, Copper. |
| Operation Form Factor | Benchtop or Integrated chamber with 10X HD Microscope / CCD observation. | Handheld welding torch or Robotic arm integration. |
Warum die YAG-Technologie für die Schmuckreparatur nach wie vor unverzichtbar ist
Mikro-Spot & Temperaturregelung
Bietet einstellbare Mikropunktdurchmesser (0,1 mm – 2,0 mm) in Verbindung mit einer Impulsenergiesteuerung im Millisekundenbereich. Ermöglicht eine lokalisierte Tiefenschmelze ohne Wärmeeinflusszone (HAZ) und verhindert so thermische Verformungen.
Schadstofffrei für Edelsteine und Materialien
Die Spitzensleistung im Millisekundenbereich schmilzt hochreflektierendes Gold und Silber augenblicklich, ohne dass Wärme an benachbarte wärmeempfindliche Edelsteine, organische Perlen oder empfindliche Krappenfassungen abgegeben wird.
Beobachtung mit einem Stereomikroskop
Ein optisches Mikroskop (oder eine CCD-Kamera) sorgt für kristallklare Sicht bei der Reparatur von edlem Schmuck, beim Ausfüllen von Poren und beim mikroskopischen Drahtvorschub.
Schnelle Reparatur & maximaler ROI
Macht herkömmliche Lötflussmittel und mühsames Polieren nach dem Schweißen überflüssig. Reduziert den manuellen Arbeitsaufwand erheblich und bewahrt gleichzeitig den ursprünglichen Wert der Edelmetalle.
Modelle von YAG-Laserschweißgeräten
YAG-Laserschweißgerät für Schmuck (Tischgerät)
Kompakte Tischlösung – hochpräzises Mikropunktschweißen für Werkstätten und Reparaturdienste
WICHTIGSTE HIGHLIGHTS
- Leistungsoptionen: 100 W | 150 W | 200 W Nd:YAG-Pulslaser (Wellenlänge 1064 nm)
- Impulsenergie und Präzision: Bis zu 100 J maximale Einzelimpulsenergie | Einstellbarer Spotdurchmesser von 0,1 mm bis 3,0 mm
- Optionen für das Beobachtungssystem: 10-faches HD-Stereomikroskop mit integriertem CCD oder externem CCD-Display
- Bauform und individuelle Anpassung: Platzsparendes Tischgerät-Design | Individuelle Gehäuseausführung und Farbanpassung möglich
- Kühlung und Stromversorgung: Integrierter kompakter Wasserkühler | Einphasig 220 V / 110 V (50/60 Hz)
AM BESTEN GEEIGNET FÜR ANWENDUNGEN
Schmuckboutiquen | Reparaturdienste | Uhrmacher | Maßgeschneiderte OEM-/ODM-Projekte
Integrierter, eigenständiger YAG-Laserschweißer für Schmuck
Stand-All-in-One-Workstation – Hochleistungs- und Großserienfertigung für Fabriken und Dentallabore
WICHTIGSTE HIGHLIGHTS
- Leistung: 200 W Ausgangsleistung | 6 kW Eingangsleistung (Nd:YAG-Pulslaser, 1064 nm)
- Impulsenergie und Präzision: Bis zu 120 J maximale Einzelimpulsenergie | Einstellbare Spotgröße von 0,3 mm bis 2,5 mm
- Impuls- und Frequenzsteuerung: Regelung der Impulsbreite von 0,1 ms bis 20 ms | Regelung der Frequenz von 1 Hz bis 50 Hz
- Optionen für das Beobachtungssystem: 10-faches HD-Stereomikroskop mit integriertem CCD oder externem CCD-Display | Arbeitsbrennweite F = 110 mm
- Bauform und Individualisierung: Eigenständige Arbeitsstation im Gehäuse | Individuelle Gehäuseausführung und Farbanpassung möglich
- Stromversorgung: Einphasig, 220 V AC ±10 % (50 Hz) mit integriertem Hochleistungs-Wasserkühler
AM BESTEN GEEIGNET FÜR ANWENDUNGEN
Schmuckfertigungsbetriebe | Vielbeschäftigte Reparaturwerkstätten | Zahntechnische Labore | Massenproduktion
Spitzenleistungen im Mikropunktschweißen branchenübergreifend
Hochauflösende Nahaufnahmen und mikroskopische Ergebnisse in der Schmuckherstellung, in Zahntechniklabors, bei der Brillenherstellung und in der Feinelektronik.
Reparatur von edlem Schmuck und Luxusartikeln
- Anpassung der Ringgröße, Reparatur der Fassungen neben Saphiren/Diamanten, Ausbessern von Gussporen und Wiederverbindung feiner Goldketten.
- K-Gold | 925er Silber | Platin | Edelstein-Safe
Restaurierung von Brillen und Uhren
- Mikro-Fügetechnik für ultradünne Titan-Brillenfassungen (0,2 mm), Uhrengehäuse und die Reparatur von Armbandgliedern.
- Titan | Edelstahl | Kein Polierverlust
Zahnmedizinische und prothetische Fertigung
- Hochfeste Verbindung von Rahmen aus Kobalt-Chrom-Legierungen, Titanimplantaten und präzisen Brückenreparaturen.
- Co-Cr-Legierung | Titan | Biokompatibel

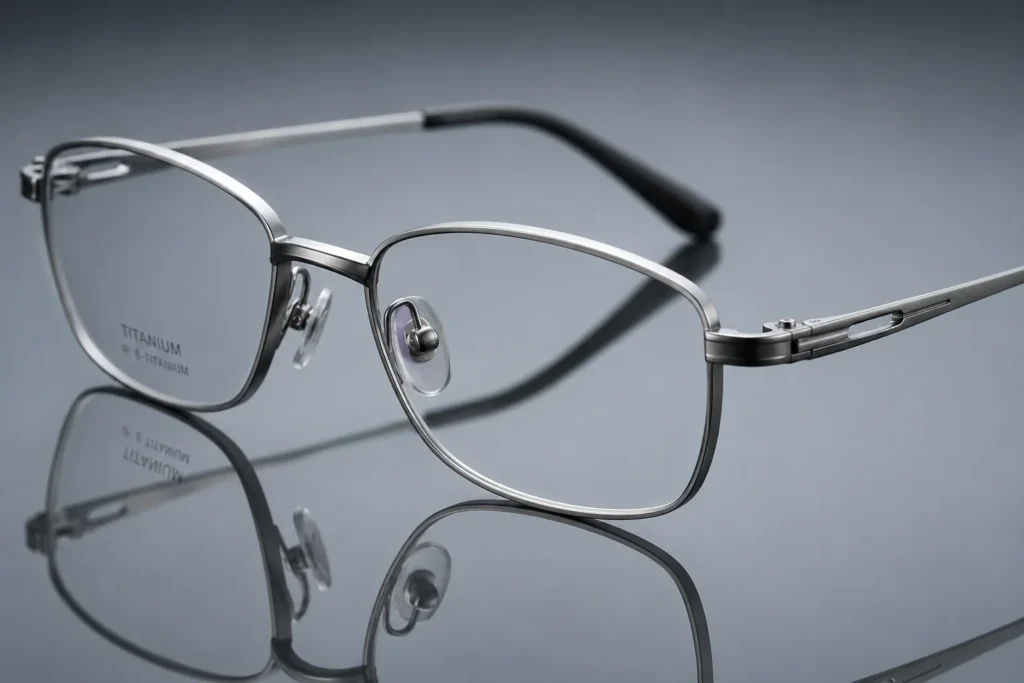

Mikroreparaturen an Brillen und Titanfassungen
- Hochpräzises Punktschweißen an ultradünnen Brillenfassungen aus Titanlegierungen, flexiblen Scharnieren und Nasenpolsterarmen ohne thermische Verformung.
- Titan | Beta-Titan | Edelstahl
Der entscheidende Vorteil von ONSLASER
01
Direkte Herstellerpreise und individuelle Anpassungen
Als Originalausrüstungshersteller (OEM/ODM) liefern wir YAG-Laserschweißgeräte in Industriequalität direkt aus unserer eigenen Produktion. Sie profitieren von höchster Qualität ohne Zwischenhändleraufschläge, wettbewerbsfähigen Preisen und flexiblen Hardware- und Software-Konfigurationsoptionen, die genau auf Ihren Arbeitsablauf zugeschnitten sind.
02
Lokales deutsches Lager & Live-Mustertests
Besuchen Sie unser deutsches Lager und unseren Ausstellungsraum vor Ort, um Live-Vorführungen zu erleben und die Maschinen selbst zu testen. Wir bieten kostenlose Schweißversuche mit Ihren eigenen Metallproben und gemäß Ihren Verbindungsanforderungen an.
03
Zu 100 % vormontiert und werkseitig kalibriert
Jedes System wird vor dem Versand vollständig montiert, kalibriert und einer Schweißprüfung unterzogen. Die wichtigsten Funktionen und die Schweißleistung werden im Vorfeld überprüft, wodurch sich der Rüstaufwand vor Ort verringert und Sie schneller in die Produktion einsteigen können.
BETRIEB UND TÄGLICHE WARTUNG
Entwickelt für eine Bedienung ohne Einstiegshürden. Es sind weder fortgeschrittene technische Kenntnisse noch eine zertifizierte Schweißerlaubnis erforderlich.
Einfache Bedienung in 3 Schritten
Schritt 1 – Unter dem Mikroskop ausrichten
Legen Sie Ihr Werkstück in die Kammer ein und richten Sie den zu schweißenden Bereich unter dem optischen Mikroskop mit 10-facher Vergrößerung aus.
Schritt 2 – Touchscreen-Parameter anpassen
Stellen Sie die Spotgröße (0,1 mm – 3,0 mm) und die Impulsenergie je nach Metalldicke über den HD-Touchscreen ein.
Schritt 3 – Auslösung per Fußpedal
Treten Sie auf das Fußpedal, um sofort einzelne oder fortlaufende Mikropunkt-Schweißnähte auszuführen.
Kostengünstige regelmäßige Wartung
Austausch der Blitzlampe
Die primäre Xenonlampe hat eine Lebensdauer von 3 bis 5 Millionen Impulsen (ca. 12–18 Monate). Einfacher 10-minütiger Austausch zum Selbermachen mit unserer Schritt-für-Schritt-Videoanleitung.
Pflege des Wasserkühlers
Wechseln Sie das interne reine/destillierte Wasser alle 3 Monate, um den Laserkristall zu schützen und die Kühlleistung aufrechtzuerhalten.
Pflege von Schutzbrillen
Wischen Sie das Abdeckglas der Kammer wöchentlich mit optischen Reinigungstüchern ab, um eine kristallklare Fokussierung zu gewährleisten.
Holen Sie sich kostenlose Muster zum Mikroschweißen und einen Videobericht
Sind Sie sich hinsichtlich der Ergebnisse für Ihr Gold oder Ihre Edelsteine unsicher? Schicken Sie uns Ihre Teile – unsere Ingenieure führen kostenlose Mikropunktschweißungen durch und senden Ihnen HD-Videoberichte zurück.
Fragen Sie uns
alles
Alles, was Sie über Tests, lokalen Support, weltweiten Versand und individuelle Anpassungen wissen müssen.
Frage 1: Kann die Hitze des Lasers empfindliche Edelsteine wie Smaragde, Opale oder Perlen beschädigen?
A: Nein. YAG-Laser senden Mikropulse im Millisekundenbereich aus, wobei die Energie ausschließlich auf den winzigen Schweißpunkt konzentriert wird. Da die Wärmeenergie während des Schmelzvorgangs des Metalls sofort verbraucht wird, wird keine Wärme auf benachbarte Steine oder empfindliche Fassungen übertragen.
Frage 2: Ist die Installation der Maschine kompliziert? Wie einfach ist die Bedienung für Anfänger?
A: Das Gerät ist zu 100 % als Plug-and-Play-Tischgerät konzipiert und erfordert keinerlei Montage. Es wird vollständig integriert und vorkalibriert geliefert. Füllen Sie einfach den Kühltank mit destilliertem Wasser, schließen Sie das Gerät an eine handelsübliche Einphasen-Steckdose an, und schon können Sie mit dem Schweißen beginnen. Mithilfe des optischen Mikroskops können auch Anfänger innerhalb weniger Stunden das präzise Punktschweißen beherrschen.
Frage 3: Welche technische Unterstützung und welche Kundendienstleistungen bieten Sie nach dem Kauf an?
A: Wir bieten jedem Kunden umfassenden technischen Support auf Lebenszeit. Dazu gehören Schritt-für-Schritt-Anleitungen zur Einrichtung in Form von Videos, detaillierte Bedienungsanleitungen, vorkonfigurierte Tabellen mit Laserparametern für verschiedene Metalle (Gold, Silber, Platin, Titan) sowie individueller Online-Videosupport durch erfahrene Techniker, die Sie bei der Parameteroptimierung und der schnellen Fehlerbehebung unterstützen.
Frage 4: Wie hoch sind die wichtigsten täglichen Verbrauchskosten und Betriebskosten?
A: Die Betriebskosten sind äußerst gering. Für das grundlegende Schweißen von Schmuck benötigt das System keine teuren Gase oder chemischen Verbrauchsmaterialien. Die wichtigsten Verschleißteile sind die interne Xenonlampe und die Schutzlinsen. Der Austausch dieser Teile ist schnell, kostengünstig und kann vom Bediener ohne Hinzuziehung eines professionellen Technikers problemlos durchgeführt werden.
Holen Sie sich Ihr Angebot direkt vom Hersteller und ein kostenloses Testmuster
Füllen Sie das untenstehende Formular aus, um innerhalb von 12 Stunden detaillierte technische Daten, Kostenvoranschläge für den internationalen Versand und fachkundige Anwendungsberatung zu erhalten.
