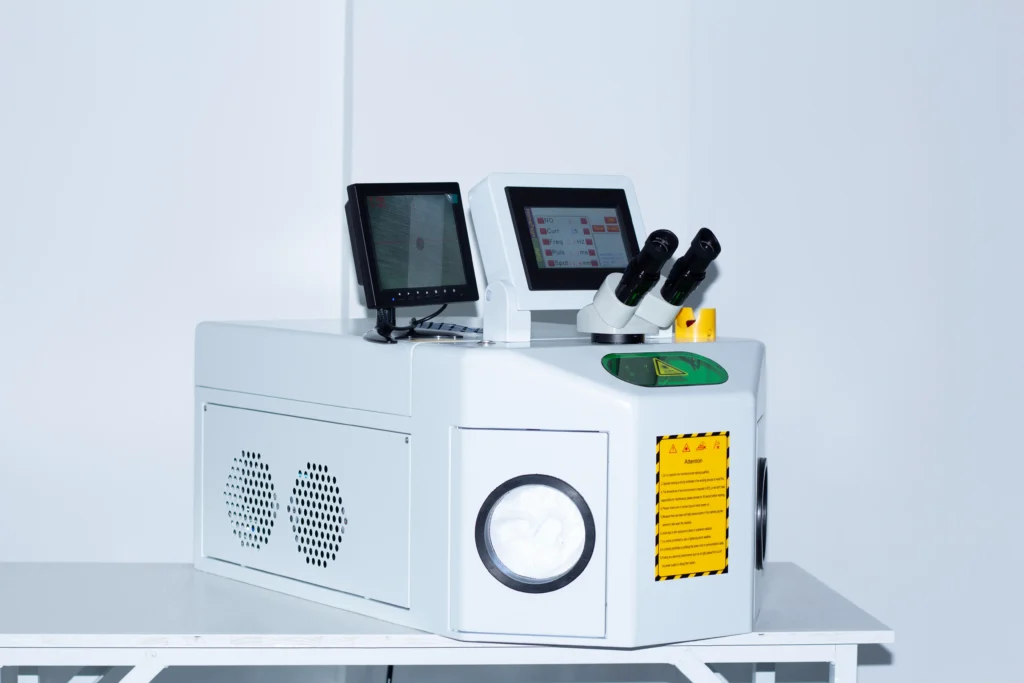

200W Präzisions-Laserschweißmaschine für Schmuck mit externer CCD
Die ONS-F200W ist eine gepulste Nd:YAG-Laserschweißmaschine mit 200 W Leistung, die für die Schmuckherstellung, Schmuckreparatur und präzise Metallverbindungen entwickelt wurde. Mit einer Einzelpulsenergie von bis zu 100 J, einstellbaren Schweißparametern und einer geschlossenen Arbeitskammer eignet sie sich für filigrane Schweißarbeiten an geeigneten Edelmetallen und kleinen Metallbauteilen.
Diese Ausführung mit externer CCD verfügt über einen separaten 720P-CCD-Monitor, ein 8-Zoll-Touchscreen-Bedienfeld und ein 10×-Stereomikroskop. Dadurch werden eine flexible visuelle Überwachung und eine präzise Positionierung der Werkstücke ermöglicht.
Die integrierte Wasserkühlung, die interne LED-Beleuchtung und die einstellbare Argon-Schutzgaszufuhr machen die ONS-F200W zu einem praktischen Desktop-Arbeitsplatz für Schmuckwerkstätten, Reparaturbetriebe und präzise Metallbearbeitungsanwendungen.
 |
 |
Wichtige technische Merkmale
200W gepulster YAG-Laser — Liefert eine Einzelpulsenergie von bis zu 100 J für präzises Schmuckschweißen, Metallverbindungen und lokale Reparaturarbeiten.
Externe 720P-CCD-Beobachtung — Ein separater externer CCD-Monitor ermöglicht die Echtzeitbeobachtung des Schweißbereichs und ergänzt das Hauptbedienfeld.
10×-Stereomikroskop — Bietet eine vergrößerte optische Beobachtung für die genaue Positionierung kleiner Schmuckkomponenten und filigraner Schweißverbindungen.
Einstellbare Schweißparameter — Die Energieeinstellung von 1–100 %, die Pulsbreite von 0,1–15 ms, die Pulsfrequenz von 1–20 Hz und der Schweißpunktdurchmesser von 0,3–2,5 mm ermöglichen die Anpassung der Parameter an unterschiedliche Schweißanforderungen.
Geschlossene Schweißkammer — Flexible Armeingriffsmanschetten, interne LED-Beleuchtung und eine um 360° einstellbare Argondüse unterstützen kontrollierte manuelle Schweißarbeiten.
Integrierte Wasserkühlung — Das eingebaute Wasserkühlsystem unterstützt die Temperaturregelung bei längeren Schweißeinsätzen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Maschinenmodell | ONS-F200W |
| Lasertyp | Gepulster Nd:YAG-Laser |
| Nennausgangsleistung | 200 W |
| Maximale Einzelpulsenergie | 100 J |
| Laserwellenlänge | 1064 nm |
| Schweißpunktdurchmesser | 0,3–2,5 mm |
| Energieeinstellung | 1–100 % |
| Pulsbreite | 0,1–15 ms |
| Pulsfrequenz | 1–20 Hz |
| Arbeitsbrennweite | F = 110 mm |
| CCD-Kamera | Externe 720P-CCD (Standard) |
| Externer CCD-Monitor | Separates externes Display |
| Hauptbedienbildschirm | 8-Zoll-Touchscreen mit Fadenkreuz |
| Beobachtungssystem | 10×-Stereomikroskop |
| Schweißkammer | Geschlossene Kammer mit flexiblen Armeingriffsmanschetten |
| Schutzgaszufuhr | Um 360° einstellbare Argondüse |
| Kühlsystem | Integrierte Wasserkühlung |
| Nenneingangsleistung | 3 kW |
| Stromversorgung | AC 220 V, 50/60 Hz |
| Netzstecker | EU / US / UK (anpassbar) |
| Bedienoberflächensprachen | Chinesisch / Englisch / Koreanisch / Russisch (anpassbar) |
| Verpackungsabmessungen | 940 × 580 × 730 mm |
| Verpackungsgewicht | 85 kg |
Hauptkomponenten & Arbeitsplatzgestaltung
Externes CCD-Überwachungssystem — Ein separates externes Display zeigt den Schweißbereich in Echtzeit an und ermöglicht die Überwachung der Werkstückposition unabhängig vom Hauptbedienbildschirm.
8-Zoll-Touchscreen-Bedienfeld — Zeigt die Schweißparameter und eine Fadenkreuzanzeige an und ermöglicht die komfortable Einstellung von Energie, Pulsbreite, Frequenz und Schweißpunktdurchmesser.
10×-Stereomikroskop — Ermöglicht eine direkte, vergrößerte optische Beobachtung für die präzise Ausrichtung bei Schmuckreparaturen und Mikroschweißarbeiten.
Geschlossene Schweißkammer — Verfügt über flexible Armeingriffsmanschetten, interne LED-Beleuchtung und eine einstellbare Argon-Schutzgasdüse für filigrane manuelle Schweißarbeiten.
Kühl- und Belüftungssystem — Die integrierte Wasserkühlung und die Lüftungsgitter an beiden Seiten unterstützen das Wärmemanagement während des Betriebs.
Sicherheits- und Bedienelemente — Umfasst einen geschützten Not-Aus-Schalter, einen Schlüsselschalter, eine separate Taste zum Nachfüllen von Wasser sowie rückseitige Anschlüsse für Schutzgas, Fußschalter und Kühlwasserleitungen.
Typische Anwendungen & Materialien
| Anwendungsbereich | Materialien & typische Schweißarbeiten |
|---|---|
| Schmuckreparatur & individuelle Schmuckherstellung | Gelbgold, Weißgold und Roségold (Karatgold), 925er Silber, Platin, Titan und Edelstahl. Ringgrößenänderungen, Wiederverbinden von Ketten, Wiederaufbau von Fassungsstiften, Nahtschweißen und Auffüllen von Fehlstellen. |
| Brillen & Modeaccessoires | Geeignete Titanlegierungen, Edelstahl, Monel und Messing. Reparatur von Brillenscharnieren, Verstärkung von Brücken und präzises Verbinden kleiner metallischer Accessoires. |
| Dentaltechnik & Präzisionsmetallkomponenten | Ausgewählte Titan-, Kobalt-Chrom- und Nickel-Chrom-Legierungen. Präzisionsschweißen von Dentalgerüsten, Kronen und kleinen Metallkomponenten, vorbehaltlich anwendungsspezifischer Anforderungen und entsprechender Prüfungen. |
| Mikroindustrielle Komponenten | Edelstahl, Kupfer, Messing und ausgewählte Speziallegierungen. Reparatur von Elektronikgehäusen, Verbinden von Sensorgehäusen sowie Reparaturen an kleinen Präzisionsbauteilen oder Formen. |
