Beschreibung
200-W-YAG-Laserschweißen im geschlossenen Arbeitsraum
Die BGW-JY200 ist ein gepulstes 200-W-YAG-Laserschweißgerät für Schmuckreparaturen, präzise Punktschweißungen und die Instandsetzung kleiner Metallbauteile. Das Standgehäuse kombiniert einen geschlossenen Arbeitsraum, integrierte Wasserkühlung und mikroskopgestützte Beobachtung für kontrollierte Schweißarbeiten.
Technische Hauptmerkmale und Vorteile
200-W-YAG-Pulslaser — Bis zu 120 J Einzelpulsenergie für lokale Schweißarbeiten und die Ausbesserung kleiner Materialfehler.
Geschlossener Arbeitsraum — Schutzsichtfenster und flexible Armzugänge trennen den Schweißbereich teilweise von der Bedienperson.
Integrierte Wasserkühlung — Eingebautes Kühlsystem mit Temperatur- und Durchflussüberwachung.
Präzise Mikroskopbeobachtung — 10-fach-Stereomikroskop mit automatischem Schutzverschluss.
Einstellbare Schweißparameter — Individuelle Anpassung von Schweißpunktgröße, Strom, Pulsdauer und Frequenz.
Technische Daten
Technischer Parameter |
Spezifikation |
| Maschinenmodell | BGW-JY200 |
| Lasertyp | Gepulster YAG-Laser |
| Laser-Ausgangsleistung | 200 W |
| Maximale Einzelpulsenergie | 120 J |
| Laserwellenlänge | 1064 nm |
| Schweißpunktdurchmesser | 0,3–2,5 mm |
| Schweißstrombereich | 10–350 A |
| Pulsdauer | 0,1–20 ms |
| Pulsfrequenz | 1–50 Hz |
| Schweißbrennweite | F = 110 mm |
| Eingangsleistung | 6 kW |
| Stromversorgung | AC 220 V ±10 %, 50 Hz |
| Beobachtungssystem | 10-fach-Stereomikroskop |
| CCD-Kamera | 720P CCD (optional) |
| Externer CCD-Monitor | Optional |
| Bedienoberfläche | 7-Zoll-Touchscreen |
| Kühlmethode | Integrierte Wasserkühlung |
| Arbeitsraum | Geschlossener Arbeitsraum mit Schutzsichtfenster |
| Schutzgas | Argon (externe Versorgung erforderlich) |
| Bedienoberflächensprachen | Chinesisch, Englisch, Koreanisch, Russisch (anpassbar) |
| Verpackungsabmessungen | 1100 × 680 × 1370 mm |
| Verpackungsgewicht | 150 kg |

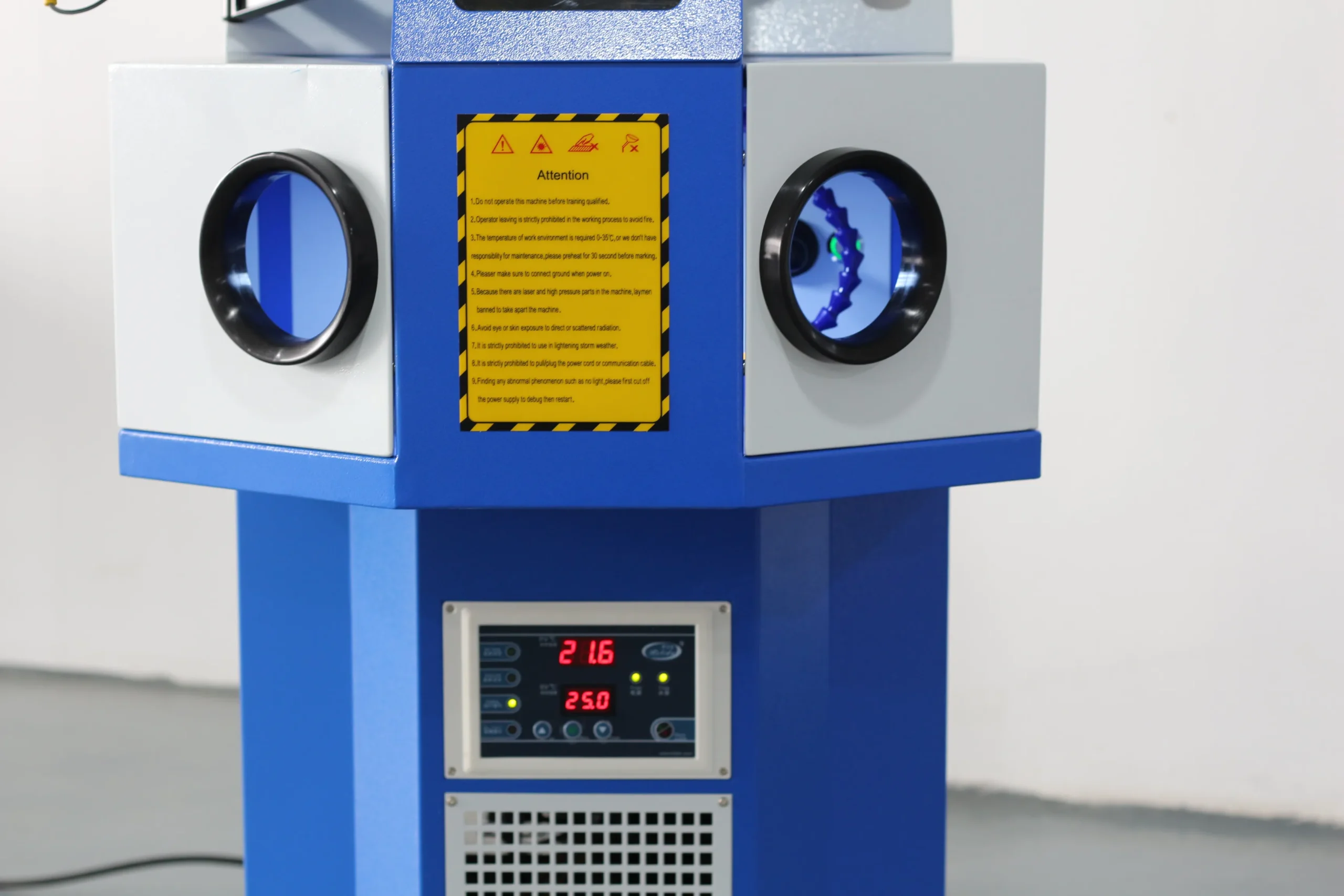

Geschlossener Arbeitsraum für präzise Schweißarbeiten
Schutzsichtfenster — Ermöglicht die Beobachtung des Schweißbereichs durch das Gehäusefenster.
Flexible Armzugänge — Erleichtern die Bearbeitung kleiner Werkstücke innerhalb des abgegrenzten Arbeitsbereichs.
Verstellbare Argon-Schutzgasdüse — Führt Schutzgas gezielt zur Schweißstelle und hilft, Oxidation zu reduzieren.
Arbeitsbereich für Schmuckreparaturen — Geeignet für detaillierte Arbeiten an Ringen, Ketten und kleinen Metallbauteilen.
Integrierte Wasserkühlung und präzise Schweißsteuerung
Integrierte Kompressorkühlung — Das interne Wasserkühlsystem unterstützt die Temperaturregelung des YAG-Laserresonators.
Temperatur- und Durchflussüberwachung — Digitale Überwachung unterstützt einen kontrollierten Betrieb des Kühlsystems.
7-Zoll-Touchscreen — Einstellung von Schweißstrom, Pulsdauer, Frequenz und Schweißpunktdurchmesser.
Mikroskop und optionale CCD-Erweiterung — Serienmäßiges 10-fach-Stereomikroskop; 720P-CCD-Kamera und externer Monitor als Option.
Integrierte Wasserkühlung und präzise Schweißsteuerung
Integrierte Kompressorkühlung — Das interne Wasserkühlsystem unterstützt die Temperaturregelung des YAG-Laserresonators.
Temperatur- und Durchflussüberwachung — Digitale Überwachung unterstützt einen kontrollierten Betrieb des Kühlsystems.
7-Zoll-Touchscreen — Einstellung von Schweißstrom, Pulsdauer, Frequenz und Schweißpunktdurchmesser.
Mikroskop und optionale CCD-Erweiterung — Serienmäßiges 10-fach-Stereomikroskop; 720P-CCD-Kamera und externer Monitor als Option.
